HG/T 2637-2017 搪玻璃件幾何尺寸檢測方法
3.15 搪玻璃管件法蘭對管子的垂直度
3.15.1 量具
平臺：平面度不大于0.2 mm。
平行度標準圓墊塊：上、下平面的平面度不大于0.0002D (D一標準圓墊塊外徑),平行角度不大于0.1°。
專用直角尺：長邊與管子直邊等長。
塞尺：量程0mm~3mm。
3.15.2 檢測方法

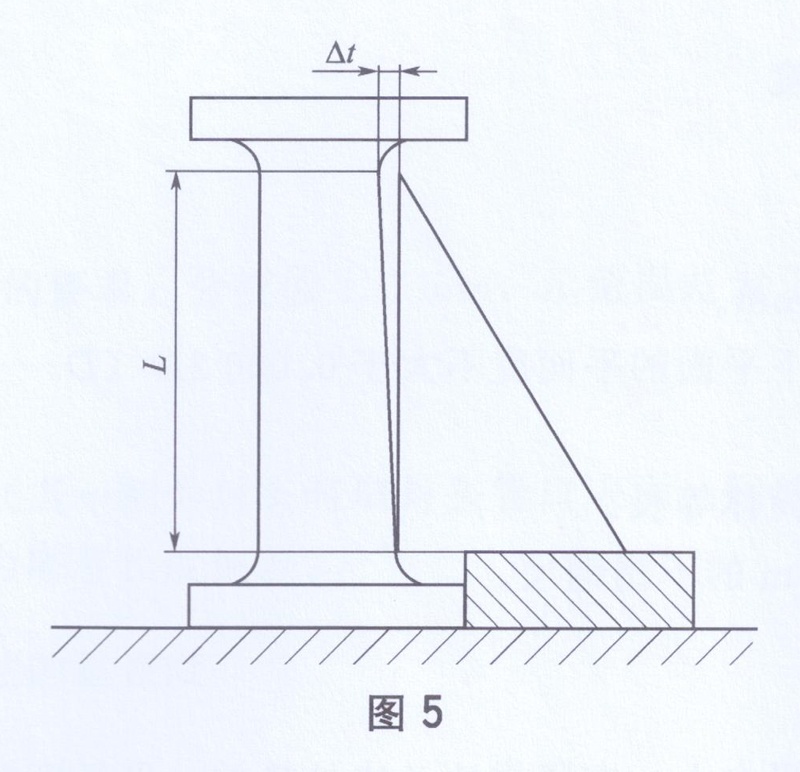

將被測管子法蘭端放置在平臺上,在緊靠法蘭邊處墊放一平行度標準圓墊塊,用直角尺貼靠在管壁上(如圖5所示),旋轉管子,用塞尺量取旋轉一周中管子上端與直角邊的最大距離△t,此值即為管件法蘭對管子的垂直度。
